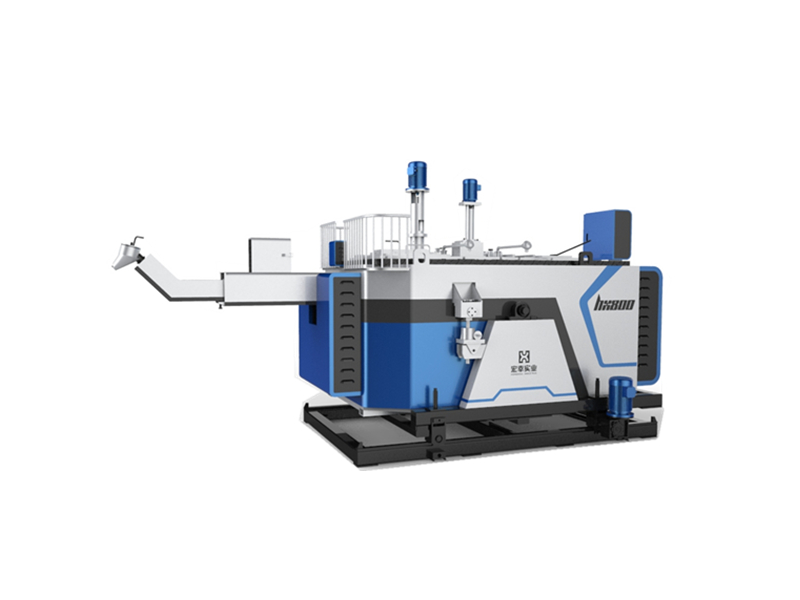

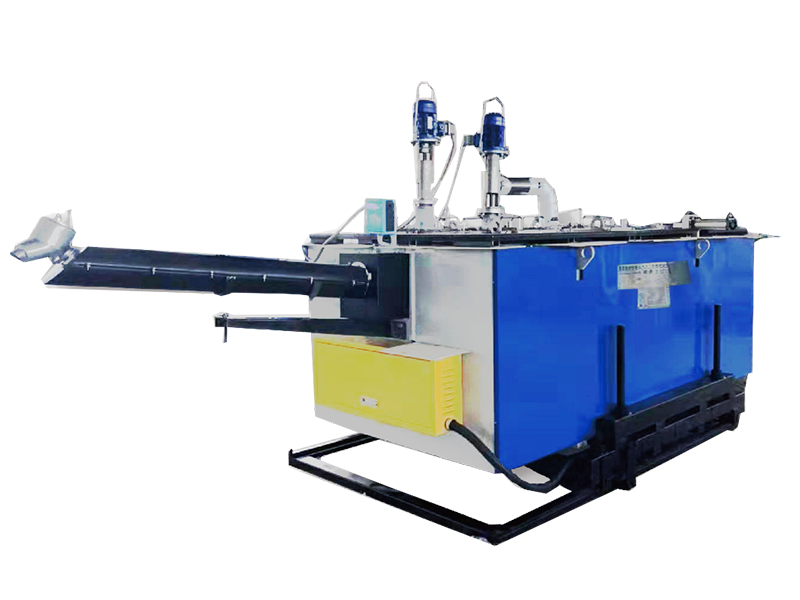

Este forno elétrico de retenção de magnésio foi projetado com base em muitos anos de experiência na indústria. O forno pesa 1500 kg e está disponível para operações de fusão sob pressão em câmara quente ou fria.
Especificações do design
Taxa de derretimento: 350-400kg/h
Capacidade total do cadinho: cerca de 1500 kg
Capacidade de carga razoável de magnésio líquido: cerca de 1300 kg
Temperatura do processo: 680°C- 690°C
Função técnica: realiza o vazamento quantitativo automático de magnésio fundido
Padrão de configuração: compatível com as máquinas de fusão sob pressão 1650T
Potência total do forno: 289KW
Movimento controlado para a frente e para trás do motor. A mesa elevatória pode ser configurada separadamente.
O sistema de controle informatizado da Siemens PLC integra todas as funções para a operação da empresa de fundição sob pressão.
Parâmetros quantitativos:no mínimo 100g, no máximo 20kg, com o peso controlado pela frequência quantitativa e pelo tempo de bombeamento.
Configuração:
O cadinho é feito de aço composto bimetálico de 31 mm de espessura e a câmara de fusão é separada da câmara de retenção para garantir a pureza do magnésio líquido e a estabilidade da temperatura dentro da câmara da bomba.

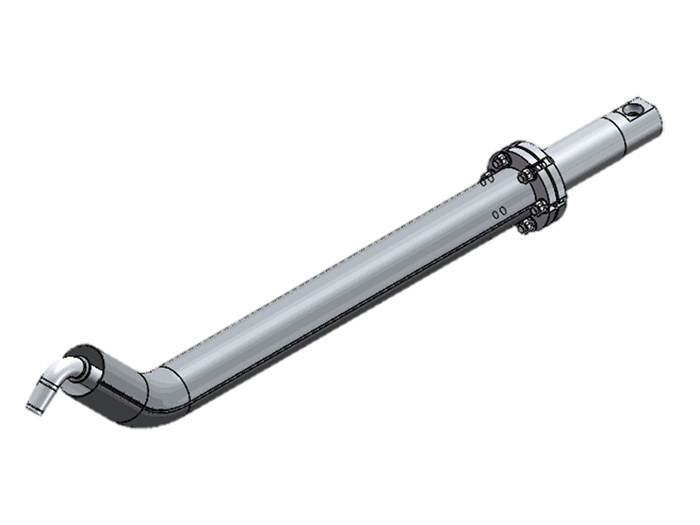

O tubo de alimentação paralelo foi projetado para garantir que o magnésio líquido esteja em espera no barril de fusão sob pressão. O material do tubo de alimentação pode suportar temperaturas de até 1250 ° C e pode ser diretamente aquecido a 760 ° C, impedindo efetivamente o bloqueio do tubo de alimentação.
Compatível com pré-aquecedores de alimentação automáticos em liga de magnésio. A alimentação avançada do manipulador é adotada para evitar cuspir e espirrar materiais.
O cadinho e o tubo de alimentação são conectados por flanges com alto desempenho de vedação, evitando desperdícios desnecessários de magnésio fundido.
Pode ser combinado com um alimentador automático de bico para recuperar automaticamente o material do bico e reduzir os custos de mão-de-obra.
As partes internas do cadinho onde o magnésio fundido entra em contato com o ar são soldadas com 8 camadas de aço inoxidável para melhorar a resistência à corrosão e a vida útil do cadinho.
O poder da câmara de fusão é de 160KW e o poder da câmara de retenção é de 120KW, o que pode efetivamente melhorar a transferência de calor do forno de fusão e minimizar a perda de energia.
O forno de retenção tem as funções de alarme de superaquecimento e alarme de baixa temperatura. Esses níveis podem ser personalizados.
O forno de retenção a gás está equipado com um dispositivo de detecção de vazamento de líquido.
O forno de magnésio possui sua própria interface de comunicação que pode ser desligada ou mantida em estado manual sem afetar o sinal do equipamento de fusão sob pressão.
Elementos
Um forno
Um cadinho
Uma bomba dosadora
Uma bomba de entrega

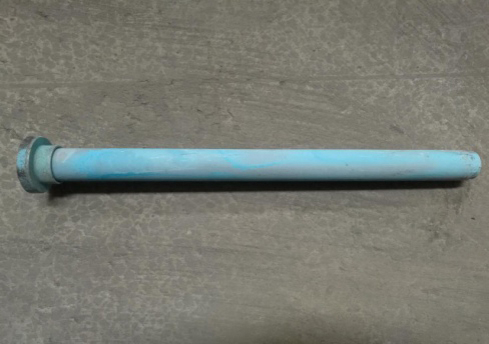

Um tubo de alimentação
Um armário de controle elétrico
Um conjunto de suporte básico
Alimentador de lote (opcional)

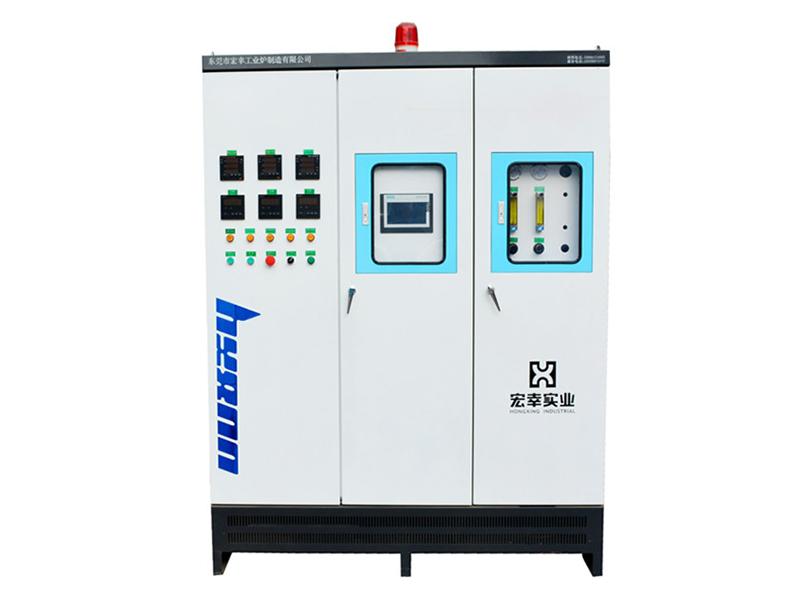

Armário elétrico

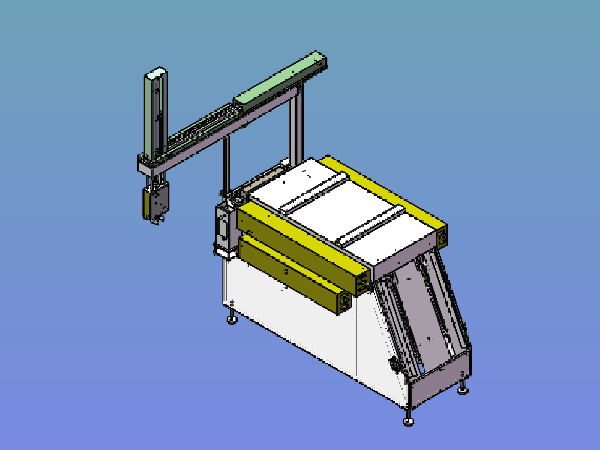

Alimentador de lote
Contra-flange
Bomba de alimentação
Bomba dosadora

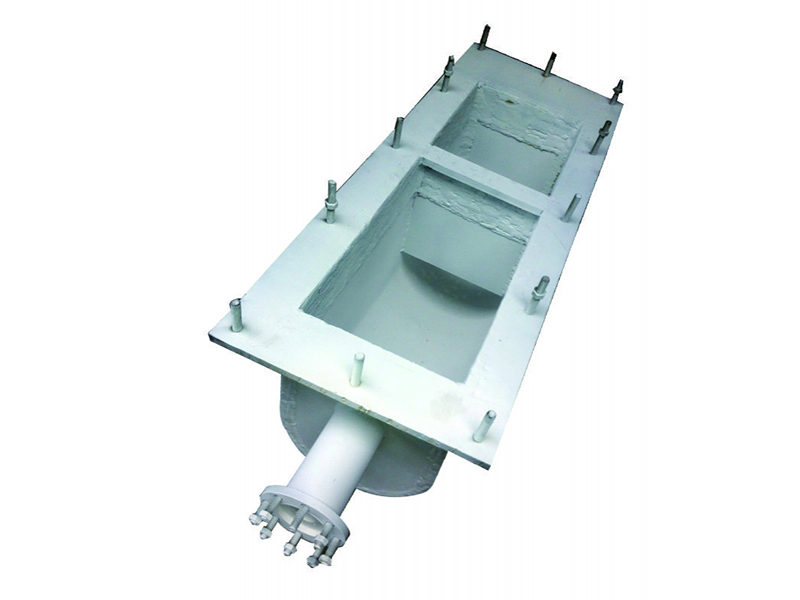

Cadinho
Estrutura do forno
O invólucro é fabricado com chapa de aço A3 processada e aço de perfil.
A camada de isolamento é composta por Nanoplaca de alta qualidade, material de isolamento e placa de silicato de cálcio, que são colocadas no gabinete externo.
O revestimento do forno é feito de tijolos de isolamento de mulite leve importados.
As partes internas do cadinho onde o líquido de magnésio está em contato com o ar são soldadas com 8 camadas de aço inoxidável para aumentar a resistência à corrosão e a vida útil do cadinho.

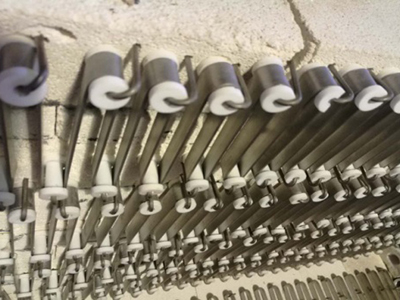

O fio do forno é um fio de aquecimento de correia plana feito de ocr27Al7M02, que é fixado na parede e no fundo da lareira para aquecimento, com temperatura de resistência ao calor de até 1400 ° C.

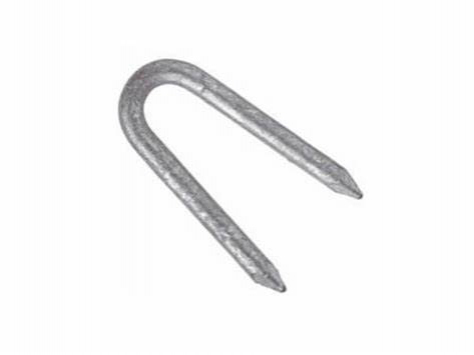

Prego fixo para forno em forma de U
Um dispositivo de alarme de vazamento de líquido está equipado no forno, cujo eletrodo está conectado ao sistema de alarme do gabinete de controle do forno elétrico, para que o forno possa ser desligado se o sinal disparar.
O sistema de gás de proteção deve ser ligado até que a temperatura do magnésio fundido caia abaixo de 350 graus e o cadinho não possa ser levantado para manutenção até que o magnésio fundido seja naturalmente resfriado a um estado sólido.

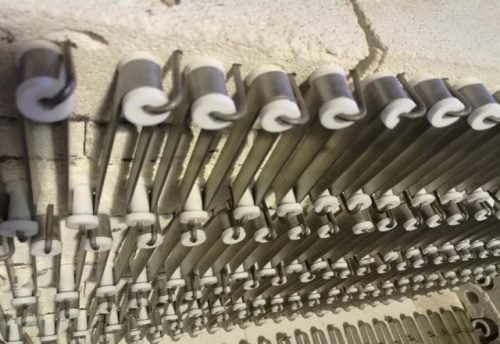

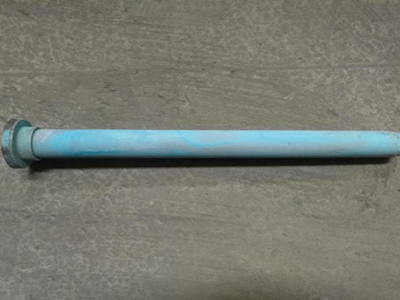

Fio de resistência
Prego para forno em forma de U
Caixa de proteção
O sistema de isolamento é composto por:
Duas camadas de painéis isolantes de alta temperatura (importados da Morgan)
Três camadas de algodão isolado com densidade de 260
Tijolo isolante de alta temperatura e alta pureza: mulita (importado da Morgan)
